Máy ép thủy lực chữ H

Trong các ngành cơ khí, chế tạo linh kiện điện tử, luyện kim và thiết bị, máy ép thủy lực chữ H là một thiết bị được sử dụng rất phổ biến. Máy thường được sử dụng để tháo dỡ, tạo hình, uốn cong và đục lỗ các chi tiết cần gia công vì áp suất đầu ra lớn và kích thước máy nhỏ gọn, giúp dễ dàng lắp đặt trong xưởng. Vậy máy ép thủy lực chữ H là gì? Cấu tạo, nguyên lý hoạt động, đặc điểm và công dụng của nó ra sao? Hãy cùng chúng tôi tham khảo bài viết dưới đây để trả lời những câu hỏi này nhé!

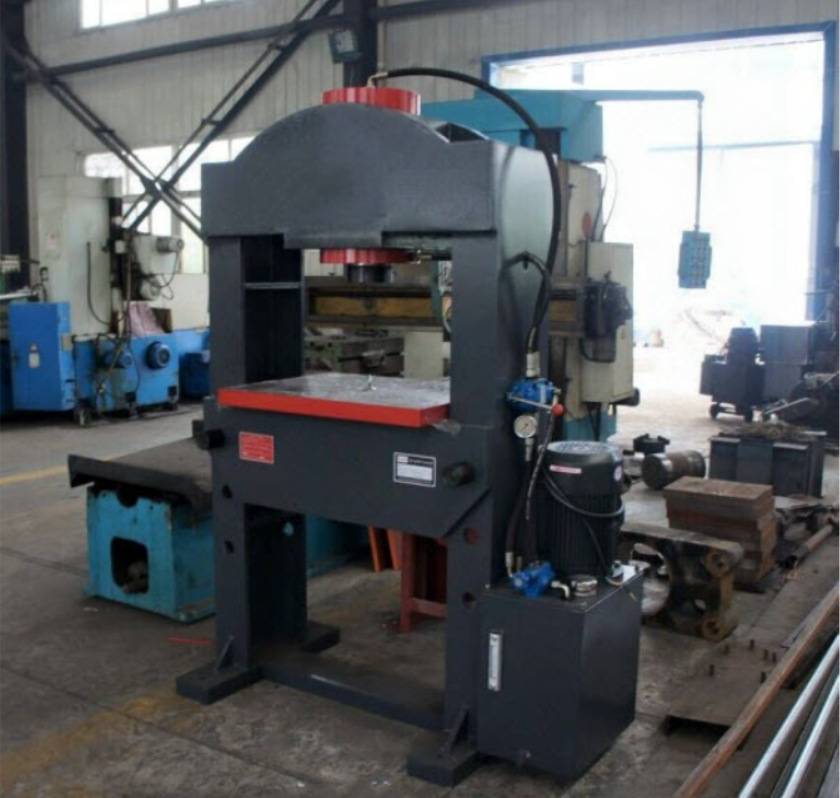

Máy ép thủy lực chữ H là gì?

Máy ép thủy lực chữ H là loại máy ép sử dụng phổ biến nhất thị trường. Đây là thiết bị máy móc thiết yếu trong các xưởng cơ khí, nhà sản xuất máy móc, các công đoạn ép, tạo hình, đột lỗ, uốn cong các chi tiết gia công. Máy ép thủy lực chữ H thường xuyên được sử dụng trong các dây chuyền lắp ráp để tháo lắp các chi tiết máy.

Ngoài ra, máy ép thủy lực chữ H thường được sử dụng để ép các loại hàng hóa bằng gỗ công nghiệp, nhựa, thép, vật liệu composite.

Khoang ở giữa bàn ép trong khi bàn máy di chuyển lên xuống theo phương thẳng đứng. Các rãnh trên bàn di động có thể được sử dụng để đặt hàng hóa bị ép xuống. Đặc biệt hơn khi máy ép thủy lực hình chữ H sử dụng hệ thống nâng trượt là hệ thống dẫn hướng thủy lực động. Có thể sử dụng nguồn điện với 1 máy bơm đơn hoặc máy bơm kép (2 máy bơm lắp trên một động cơ).

Máy ép thủy lực có cấu tạo cơ khí hình chữ H hay còn gọi là máy ép thủy lực chữ H có lực ép đa dạng, bao gồm 1 tấn, 5 tấn, 10 tấn, 15 tấn, 20 tấn, 25 tấn, 30 tấn, 50 tấn, 100 tấn, 150 tấn, 200 tấn, 250 tấn, 300 tấn, 500 tấn và lên đến 2000 tấn.

Cấu tạo và nguyên lý hoạt động của máy ép thủy lực chữ H

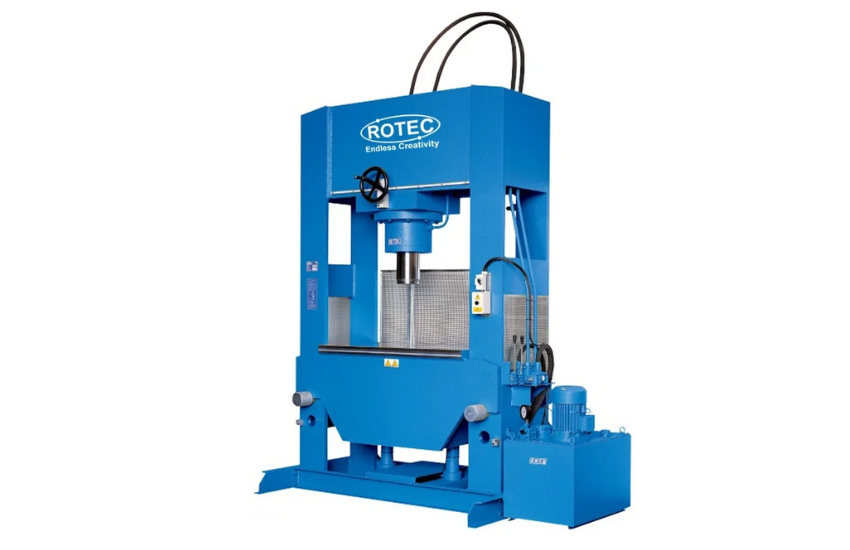

Cấu tạo máy ép

Cấu tạo của máy ép thủy lực chữ H về cơ bản bao gồm các bộ phận giống như các loại máy ép thủy lực khác. Bộ phận có vai trò quan trọng nhất trong máy ép thủy lực chữ H là Xi lanh thủy lực, nơi mà áp lực được tạo ra bởi áp suất của chất lỏng.

Khung máy, nguồn bơm thủy lực, hệ thống điều khiển, đường dầu, đầu nối là một trong những bộ phận bổ sung tạo nên máy ép thủy lực chữ H. Vẻ ngoài hay khung của máy là một trong những đặc điểm giúp máy ép thủy lực chữ H phân biệt với các loại máy khác. Thành phần khung máy là một hình hộp chữ nhật có hình chữ H.

Nguyên lý làm việc của máy ép

Quy luật truyền áp suất trong chất lỏng, được hình thành dựa trên ý tưởng của định luật Pascal, là áp suất rất cao được tạo ra cho máy ép thủy lực chữ H. Áp suất của một hệ thống kín không đổi khi áp suất được tác dụng lên các chất lỏng bên trong nó. Máy ép xi lanh thủy lực có 2 xi lanh, mỗi xi lanh có một công suất riêng biệt. 2 xi lanh được nối với nhau bằng các đường ống cùng một lúc, và một pít tông lắp khít có trong mỗi xi lanh.

Một piston trong cách sắp xếp này hoạt động như một máy bơm bằng cách tác động một lượng nhỏ lực cơ học lên một diện tích mặt cắt ngang nhỏ. Diện tích của một piston chịu một lực mạnh tương ứng từ một piston khác có diện tích lớn hơn. Điều đó giải thích tại sao máy ép thủy lực chữ H có áp suất cao như vậy để thực hiện các nhiệm vụ trong các ngành công nghiệp hiện nay cần công suất và độ nén lớn.

Khi bàn di động không được đẩy ở vị trí trên cùng, hệ thống bàn ép được thiết lập trong khoang giữa bàn máy trên và bàn máy dưới. Phôi dập được người vận hành đặt trên bàn máy. Sau đó, xi lanh ép chính sẽ chạy xuống và ép chi tiết vào vị trí mong muốn trước khi kéo lại hành trình xi lanh. Sản phẩm sẽ được đẩy ra bằng cơ cấu trượt, đối với những hàng hóa sau cũng vậy.

Các đặc điểm của máy ép thủy lực chữ H

Máy ép thủy lực chữ H có các đặc điểm nổi bật như:

Có khả năng tự động hóa:

Khi vật liệu cần ép đã được đặt xuống và cố định trên bàn ép, chu trình ép bắt đầu, đẩy máy bắt đầu quá trình ép. Quá trình ép được bắt đầu và tiếp tục cho đến khi đạt được áp suất xác định trước hoặc vật được ép thỏa mãn các tiêu chí thiết kế.

Khả năng ép

Có thể tạo ra áp suất lên đến 150 tấn với hành trình ép 400 mm. Để phù hợp với quy trình sản xuất, tốc độ và lực ép có thể được thay đổi.

Áp suất tạo ra bởi xi lanh tác động kép tương đương với áp suất của đầu piston. Ngoài ra, đầu piston có thể dễ dàng thay đổi sau khi hoạt động để đáp ứng các nhu cầu khác nhau.

Khả năng chống quá tải

Trong quá trình ép, động cơ, máy bơm và xi lanh thủy lực của máy ép thủy lực chữ H đều có hệ thống chống quá tải. Để bảo vệ hệ thống và các bộ phận của máy, hệ thống van giới hạn áp suất sẽ cắt khi áp suất đạt đến giới hạn.

Đặc điểm độc đáo của thiết bị

Một hệ thống tự khóa được tích hợp trong máy ép thủy lực chữ H để đảm bảo an toàn ngay cả khi không sử dụng.

Chi phí nhân công thấp, sản lượng cao

Máy có thể chứa nhiều dầu. Khi sử dụng, máy chạy an toàn hơn vì dầu duy trì nhiệt độ thấp và hoạt động hiệu quả hơn. Điều này giúp giảm chi phí lao động và sức lao động của con người bằng cách đẩy nhanh các bước sản xuất nhất định (như đột lỗ, ép dạng, uốn).

Giảm chi phí dài hạn

Chi phí nhân công dài hạn sẽ thấp hơn do tiết kiệm được lao động và công suất ép lớn của máy móc, tăng doanh thu cho doanh nghiệp.

Công dụng của máy ép thủy lực chữ H

Công dụng đầu tiên của máy ép thủy lực chữ H là sản xuất các khối sản phẩm cho khuôn mẫu của ngành công nghiệp luyện kim và công nghiệp. Máy ép chữ H dẫn động bằng thủy lực tạo ra nhiều dạng sản phẩm với nhiều yêu cầu khác nhau.

Máy có 4 cột được sử dụng để ép khuôn, và vì thiết kế hợp lý và hoạt động đơn giản, nó có tính tự động hóa cao. Sản phẩm có thể được làm phẳng, thẳng hoặc phá hủy bằng máy ép thủy lực chữ H. Ngoài ra, thiết bị còn được sử dụng để đùn kim loại, ép nhựa, nghiền gạch và các vật dụng chịu áp lực cao khác.

So với kỹ thuật thủ công, sử dụng máy ép thủy lực chữ H giúp đơn giản hóa hoạt động, giảm chi phí lao động, nâng cao độ chính xác và an toàn. Một công dụng khác của thiết bị này là tăng năng suất và giảm chi phí. Do đó, máy ép thủy lực hình chữ H được sử dụng rộng rãi trong cả sản xuất và đời sống hàng ngày và đóng vai trò là trợ thủ đắc lực trong các lĩnh vực khác nhau.

Máy ép thủy lực chữ H được sử dụng trong các ngành công nghiệp riêng để ép, tháo dỡ và định hình các thành phần hoặc vật liệu của máy. Loại thiết bị này cũng đã được cải tiến để sử dụng trong các ngành công nghiệp phổ biến, bao gồm máy ép bùn, máy ép giấy phế liệu, máy ép sắt vụn,…

Kết luận

Như vậy, qua những thông tin chia sẻ trong bài viết trên, chúng tôi đã cung cấp cho bạn những kiến thức về thiết bị máy ép thủy lực chữ H đang rất được ưa chuộng và sử dụng phổ biến hiện nay. Hy vọng những thông tin chi tiết trên sẽ giúp bạn giải đáp thắc mắc của mình cập nhật thêm nhiều điều bổ ích. Cảm ơn bạn đã xem hết bài viết!
